1 Download
Hier können Sie das Programm Edit FC-28 auf ihren PC laden. Das Programm ist Freeware, es steht als
gepackte, selbstextrahierende Datei zur Verfügung.
Die Dateigröße beträgt: 416 kB
1.1 Systemvoraussetzungen
Voraussetzung für den Einsatz von Edit FC-28 ist ein PC mit folgender Mindestausstattung:
° Windows PC mit mindestens 200MHz CPU-Takt
° Betriebssystem Windows 98, 98SE, ME, NT4.0, 2000, XP oder Vista
° mindestens 128 MB Arbeitsspeicher bzw. mindestens 32 MB Arbeitsspeicher bei Windows 98 und 98SE
° mindestens 10 MByte freier Festplattenspeicher
° mindestens eine freie serielle Schnittstelle COM1..COM8 oder ein USB->RS232 Interface.
° FC-28 Sender mit der Software V3.0, V3.1 oder V3.2.
° Interface zum Anschluss der FC-28 an den PC.
1.2 Download
Download von Edit FC-28 Version 1.02 starten:
1.3 Interface
Es ist ein Interface nötig, welches die Pegel der seriellen Schnittstelle des FC-28-Senders an
die Pegel der seriellen Schnittstelle des PC anpasst. Wer die Software CamPC der Firma Jung-Modelltechnik
einsetzt oder eingesetzt hat und ein serielles Interface für die FC-28 besitzt, kann problemlos dieses

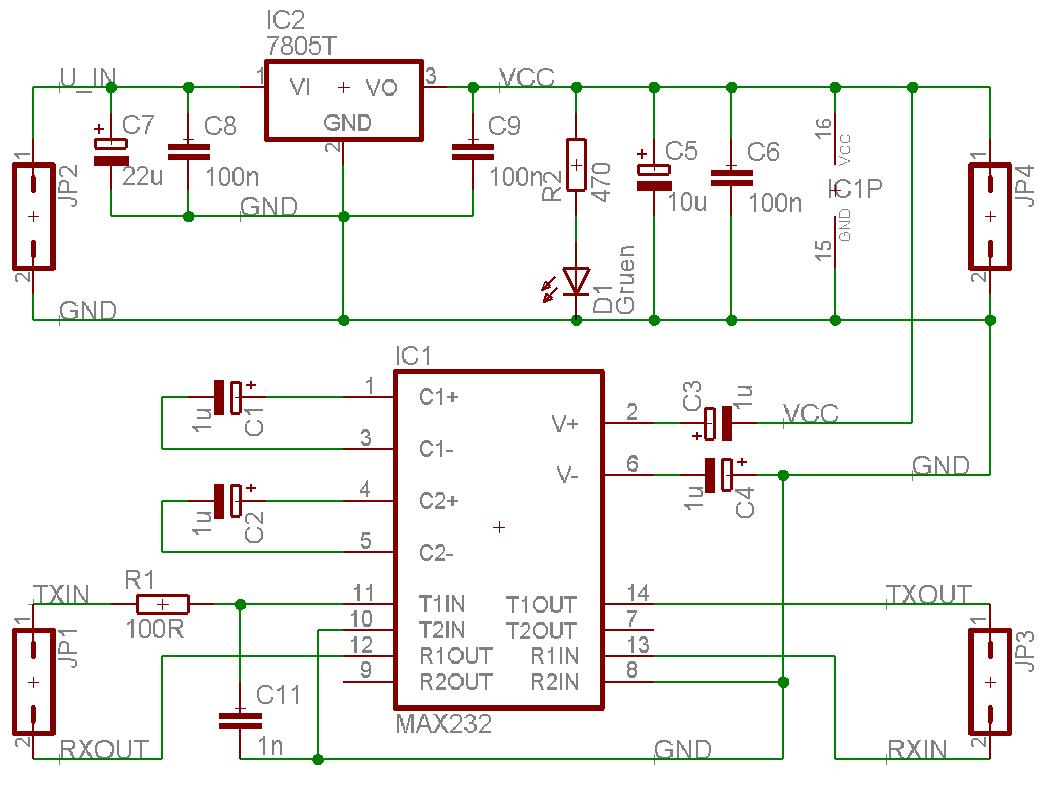

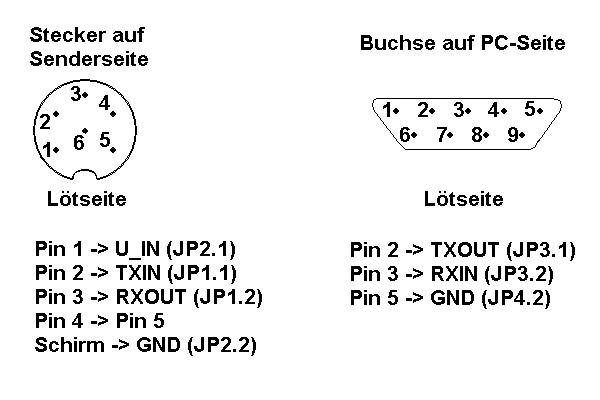

Interface verwenden. Allen anderen bleibt zunächst nichts anderes übrig als ein Interface nach folgender
Schaltung selbst aufzubauen.
Hier ist noch ein Interface, welches Andreas Zitzlsperger ursprünglich für das CamPC entwickelt hat und welches natürlich
auch mit Edit FC-28 zusammen arbeitet. Der Vorteil von seinem Interface ist, dass es zum einen im SUB-D Steckergehäuse
unterkommen kann und dass es als fertiges Eagle-Layout vorhanden ist. Allerdings hat er nur die Schaltung ausprobiert und
das Interface nie in genau diesem Layout aufgebaut:
Download der Eagle-Dateien starten:
- bereitgestellt von Andreas Zitzlsperger.

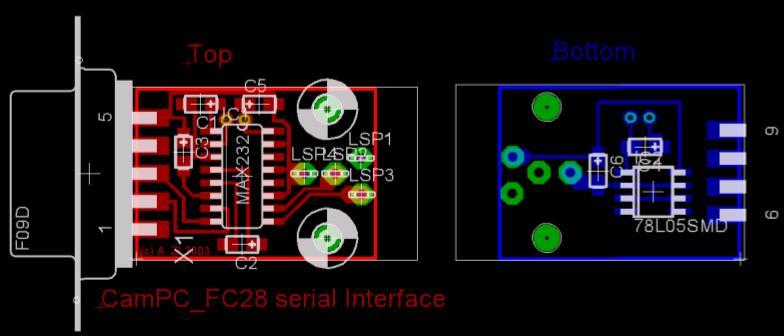

Ansicht der Leiterplatte (Autor: Andreas Zitzlsperger):

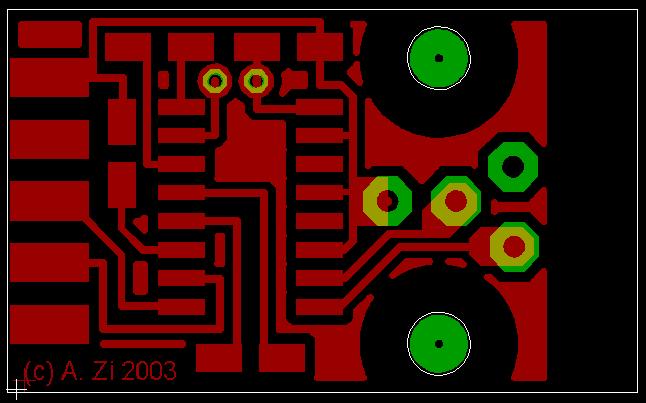

Ansicht der Bestückungsseite (Autor: Andreas Zitzlsperger):

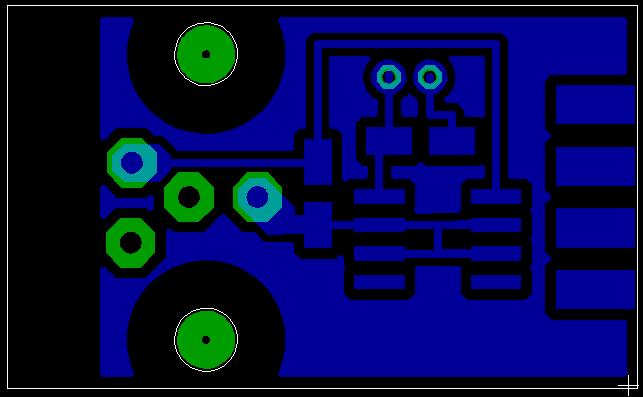

Ansicht der Lötseite (Autor: Andreas Zitzlsperger):
|
